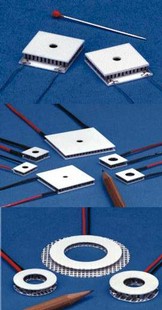

Die SH Serie ist ein ringförmiges thermoelektrisches Modul (TEM). Warme und kalte Seite der Keramiken haben eine kreisförmige Loch in der Mitte, um Lichtleiter für Optik, mechanische Befestigung oder Kabel für Temperaturfühler aufzunehmen. Diese Produktlinie gibt es in mehreren Konfigurationen. Mit Wismut-Telluride Halbleitermaterial und thermisch leitenden Aluminiumoxidkeramik zusammengebaut. Die SH Serie ist für höheren Strom und größere Wärmepumpanwendungen geeignet.

mit zentralem Durchgangsloch
für Durchgang von Licht, Drähten, Proben, ...
kreisrunde und quadratische Ausführungen

Links zu den Einzeldatenblättern:
OT12,62,F3,1211,11 5,0W/1,2A/7,1V dT=67K 13,2x12,2x2,7mm

RH14,14,06,L1,W4.5 5,7W/6,0A/1,7V dT=67K Da:25,8 Di:14,0 H:3,8mm
RH14,14,10,L1,W4.5 3,7W/3,9A/1,7V dT=67K Da:25,8 Di:14,0 H:4,7mm
RH14,32,06,L1,W4.5 12,9W/6,0A/3,7V dT=67K Da1:55,1 Da2:45,5 Di:26,9 H:3,8mm

SH08,28,05,L1,W4.5 5,0W/2,6A/3,2V dT=67K 14,7x10,3x3,15mm Di:4,4mm
SH10,23,06,L1,W4.5 4,7W/3,1A/2,6V dT=67K 14,7x10,3x3,6mm Di:4,4mm
SH10,95,06,L1,W4.5 19,7W/3,0A/10,6V dT=67K 30,0x30,0x3,6mm Di:14,5mm
SH10,125,05,L1,W4.5 33,7W/4,0A/14,3V dT=67K 29,7x29,7x3,2mm Di:3,6mm
SH14,15,06,L1,W4.5 6,0W/6,0A/1,7V dT=67K 14,0x14,0x3,8mm Di:5,1mm
SH14,125,06,L1,W4.5 50,4W/6,0A/14,3V dT=67K 39,9x39,9x3,8mm Di:4,7mm
SH14,125,10,L1,W4.5 32,9W/3,9A/14,3V dT=67K 39,9x39,9x4,7mm Di:4,7mm
SH14,125,045,L1,W4.5 72,7W/8,5A/14,1V dT=67K 39,9x39,9x3,3mm Di:4,7mm
